Biobed PHYTOBAC®
Gamma Mini

Biobed per lo smaltimento di piccoli volumi di acque reflue fino a 6.000 litri/annui

Prodotti


Amico delle


Prodotti made in Italy


Una gamma specifica di modelli

per rispondere alle esigenze delle aziende agricole che necessitano di smaltire piccoli volumi

La nostra gamma PHYTOBAC® di modelli mini MP è composta da diverse tipologie di biobed adatti per lo smaltimento di volumi di acque reflue da 500 litri a 6.000 litri all’anno. Tutti i modelli sono modulabili e forniti con un pannello di controllo dotato di allarmi per la gestione, in autonomia, dell’umidità ottimale del substrato.

MP1-mini MP2-double mini MP3-triple mini MP4-quadruple mini

Modello
Superficie
Capacità cisterna
Dimensioni PHYTOBAC
Dimensioni soletta
Modello: miniPHYTOBAC®-500
Superficie: 1,21 m²
Capacità cisterna: 500 l
Dimensioni PHYTOBAC: 104x155x200 cm
Dimensioni soletta: 130x150x15 cm
Modello
Superficie
Capacità cisterna
Dimensioni PHYTOBAC
Dimensioni soletta
Modello: double miniPHYTOBAC®-1000
Superficie: 2,42 m²
Capacità cisterna: 2.000 l
Dimensioni PHYTOBAC: 204x155x200 cm
Dimensioni soletta: 230x150x15 cm
Modello
Superficie
Capacità cisterna
Dimensioni PHYTOBAC
Dimensioni soletta
Modello: triple miniPHYTOBAC®-1500
Superficie: 3,63 m²
Capacità cisterna: 1.500 l
Dimensioni PHYTOBAC: 304x155x200 cm
Dimensioni soletta: 330x1505x15 cm
Modello
Superficie
Capacità cisterna
Dimensioni PHYTOBAC
Dimensioni soletta
Modello: quadruple miniPHYTOBAC®-2000
Superficie: 4,84 m²
Capacità cisterna: 2.000 l
Dimensioni PHYTOBAC: 304x155x200 cm
Dimensioni soletta: 430x150x15 cm

I componenti dei modelli MP

componenti di alta qualità per prodotti all’avanguardia

Modello miniPHYTOBAC®-500

(passa con il mouse sul numero per la descrizione dell'elemento)






















1 BIOMIX (substrato composto da paglia e terreno aziendale)
2 Vasche di degradazione
3 Valvola di drenaggio
4 Cisterna di stoccaggio dei reflui/buffer tank
5 Sistema di irrigazione
6 Sensore troppo pieno
7 Pompa di irrigazione
8 Pannello di controllo del PHYTOBAC
9 Tetto in policarbonato compatto grecato, antiurto e antigrandine
14 Sensore di umidità

Modello double miniPHYTOBAC®-1000

(passa con il mouse sul numero per la descrizione dell'elemento)















1 BIOMIX (substrato composto da paglia e terreno aziendale)
2 Vasche di degradazione
3 Valvola di drenaggio
4 Cisterna di stoccaggio dei reflui/buffer tank
5 Sistema di irrigazione
6 Sensore troppo pieno
7 Pompa di irrigazione
8 Pannello di controllo del PHYTOBAC
9 Tetto in policarbonato compatto grecato, antiurto e antigrandine
14 Sensore di umidità

Modello TRIPLE miniPHYTOBAC®-1500

(passa con il mouse sul numero per la descrizione dell'elemento)
















1 BIOMIX (substrato composto da paglia e terreno aziendale)
2 Vasche di degradazione
3 Valvola di drenaggio
4 Cisterna di stoccaggio dei reflui/buffer tank
5 Sistema di irrigazione
6 Sensore troppo pieno
7 Pompa di irrigazione
9 Tetto in policarbonato compatto grecato, antiurto e antigrandine
14 Sensore di umidità

Modello QUADRUPLE miniPHYTOBAC®-2000

(passa con il mouse sul numero per la descrizione dell'elemento)
















1 BIOMIX (substrato composto da paglia e terreno aziendale)
2 Vasche di degradazione
3 Valvola di drenaggio
4 Cisterna di stoccaggio dei reflui/buffer tank
5 Sistema di irrigazione
6 Sensore troppo pieno
7 Pompa di irrigazione
8 Pannello di controllo del PHYTOBAC
9 Tetto in policarbonato compatto grecato, antiurto e antigrandine
14 Sensore di umidità

Tutti i materiali utilizzati per la fabbricazione del biobed PHYTOBAC® e che sono a contatto con le acque reflue, sono resistenti agli agenti chimici per il quale il biobed PHYTOBAC® è stato progettato. Tutti i materiali utilizzati sono adatti per condizioni esterne normali.

Uno strumento efficiente e sicuro

per assicurare una gestione sostenibile dei reflui fitoiatrici

Come funziona?

• Le acque reflue sono stoccate nella cisterna/buffer tank (4).
• L’acqua reflua viene irrigata sulla superficie del substrato BIOMIX (1), presente nelle vasche di de-gradazione (2), grazie alla pompa di irrigazione (7) presente all’interno della cisterna/buffer tank (4).
• L’acqua drenata attraverso il substrato giunge nel pozzetto di drenaggio (11) grazie al sistema di drenaggio. I fitofarmaci vengono fissati nel BIOMIX e degradati dai funghi e batteri presenti nel substrato mentre l’acqua evapora in modo naturale.

Per ottimizzare entrambi i processi di degradazione e di evaporazione, viene utilizzato un pannello di controllo (8), il quale è dotato di un sistema di gestione dell’umidità che regola l’irrigazione (5) e che comprende la sonda di umi-dità (14) e il pannello di controllo (8).

Dal progetto all’installazione

MYBATEC: produttore, installatore e collaudatore

Contatto
Per garantire il rispetto del disciplinare di costruzione del PHYTOBAC®, contattate MYBATEC per effettuare il dimensionamento e la progettazione del vostro biobed PHYTOBAC®.



Diagnosi e dimensionamento
Sulla base della diagnosi della gestione dei reflui di fitofarmaci effettuata per la vostra azienda, il vostro speciali-sta MYBATEC realizza e fornisce la planimetria e la scheda progettazione del PHYTOBAC®. La documentazione include il dimensionamento del PHYTOBAC®, le specifiche per i collegamenti dall’area di lavaggio e per la realizzazione della/e soletta/e. Su richiesta possono essere fornite anche le dimensioni le indicazioni per la realizzaione dell’area di lavaggio.



Fornitura e installazione
Prima dell’intervento di MYBATEC, sarà vostra cura eseguire alcuni lavori di muratura e di escavazione, se ne-cessari, per l’installazione del PHYTOBAC®. Fornirete il substrato secondo le indicazioni di MYBATEC per costi-tuire il BIOMIX e provvederete a riempire le vasche dopo l’installazione del biobed PHYTOBAC® da parte di MYBATEC. Alla fine della procedura di installazione i tecnici MYBATEC collauderanno il PHYTOBAC® e forniran-no l’attestato unico e la certificazione del modello installato. Il personale MYBATEC assicurerà inoltre la forma-zione per l’utilizzo del PHYTOBAC® al personale aziendale, addetto all’utilizzo dell’area di lavaggio.



Customer care service
Potrete contattare telefonicamente il servizio post-vendita di MYBATEC che sarà a vostra disposizione per ri-spondere alle vostre domande sull'uso ed il funzionamento del PHYTOBAC®. Su richiesta, i tecnici MYBATEC potranno effettuare una visita in loco presso la vostra azienda per verificare il corretto funzionamento del vostro PHYTOBAC®.


Sei interessato a implementare il tuo PHYTOBAC®?
La tua azienda sta crescendo?
Tutti i nostri modelli PHYTOBAC sono modulabili e implementabili:
• possibilità di aggiungere vasche di degradazioni supplementari;
• possibilità di aggiungere cisterne di stoccaggio / buffer tank;
• implemento del sistema di irrigazione.
Tutti i prodotti per la gestione dell’area di lavaggio possono essere installati con tutti i prodotti MP rendendo più sicure tutte le fasi di lavaggio.
In figura il passaggio da double (2 vasche) a quadruple miniPHYTOBAC (4 vasche).
Contattaci

Stai installando la tua area di lavaggio?
Visita la nostra pagina dedicata a tutti i prodotti per la gestione dei lavaggi:
• kit separatore delle acque;
• serbatoi per il recupero delle acque meteoriche per attività non produttive;
• dissabbiatore-degrassatore, deoliatore.
Tutti i prodotti per la gestione dell’area di lavaggio possono essere installati con tutti i prodotti MP rendendo più sicure tutte le fasi di lavaggio.
Contattaci

Vuoi essere connesso con il tuo PHYTOBAC®?
Visita qui la nostra pagina dedicata a tutti i prodotti 4.0:
• upgrade dei sensori e delle funzionalità del PHYTOBAC® per un monitoraggio e un controllo del funzionamento da remoto tramite app e portale dedicato;
• sistema di alert tramite App (Telegram) e/o @ su funzionamento e anomalie;
• modulo di controllo dei volumi da remoto per vasca di stoccaggio/buffer tank.
Su richiesta, tutti i prodotti 4.0 vengono forniti con una dichiarazione di rispondenza ai requisiti di legge neces-sari per usufruire gli incentivi AGRICOLTURA 4.0.
Contattaci

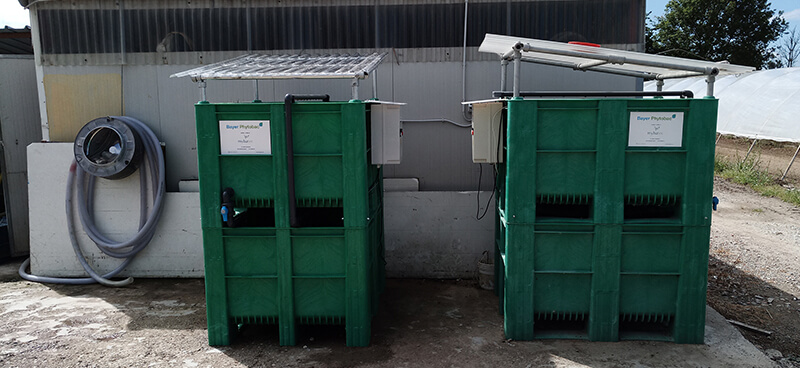

Le nostre referenze di modelli mini
